太赫兹技术在农产品种子检测应用的解决方案
|
太赫兹种子无损检测方案融合时域光谱与透射成像技术，适配玉米、小麦、大豆等多类粮油种子检测。依托太赫兹特征波段，可同步实现种子内部缺陷可视化与组分定量分析，全程无辐射、无损样本，无需化学试剂，搭配智能分析软件自动分级判级，数字化快速质检，解决传统检测破坏样本、周期长的痛点。
|
方案概述
传统种子检测手段存在明显短板：人工剖检属于破坏性检测、无法复用样本；发芽试验周期长达 7~14 天；近红外、X 光仅能单一检测外观 / 表层，难以区分种子内部胚芽、胚乳、霉变、空瘪、虫蛀等细微结构差异；生化检测操作繁琐、需化学试剂、污染样本。

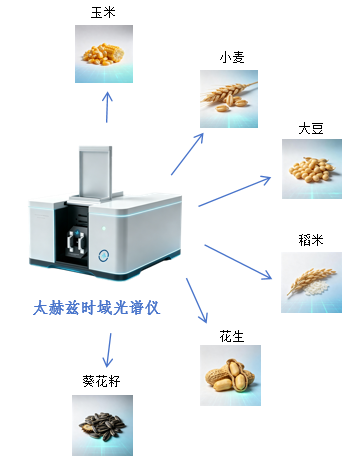

太赫兹（THz）波段 0.1~5THz 恰好覆盖生物大分子分子间振动、氢键集体振动区间，太赫兹针对种子检测具备无损穿透、光谱指纹、成像可视化、无电离辐射四大核心优势。依托集成式太赫兹时域光谱仪（TA-TDS-INT）透射成像 + 光谱双维度检测能力，可一站式完成玉米、小麦、大豆、水稻等谷物种子物种鉴别、内部结构可视化、品质分级、活力与霉变筛查，全程不损伤种子，检测完成后种子可正常播种 / 加工。
适用对象
检测对象
■ 谷物类：玉米、小麦、水稻、大麦、燕麦
■ 油料类：大豆、花生、葵花籽、油菜籽
■ 杂粮豆类：红豆、绿豆、高粱、藜麦
■ 经济作物种子：棉花、蔬菜瓜果种子、花卉种子
■ 育种专用试验种子：各类繁育亲本、转基因试验种质
|
评估项目
■ 种子无损品质检测
■ 品种纯度快速鉴别
■ 育种科研深度分析
■ 仓储与进出口检疫
|
|
种业实验室
|
种子质检站
|
粮食加工企业
|
农业科研院所
|
检测原理
1.太赫兹透射成像原理
采用透射测量模式，太赫兹波垂直穿透种子，不同组织（胚芽 / 胚乳）化学成分、密度、含水率差异会造成太赫兹波振幅衰减、飞行时间延迟：
■ 胚乳：高淀粉、低油脂，对 THz 吸收弱，透射信号强，成像高亮；
■ 胚芽：富含油脂、水分、复合有机物，散射与吸收强，信号大幅衰减，成像暗区；
■ 霉变 / 虫蛀空洞：内部孔隙、微生物代谢物改变介电特性，成像出现不规则暗斑。
通过时域切片、峰峰值、飞行时间等多模式成像重构，输出伪彩色可视化图谱，直观呈现种子内部缺陷。
种子不同组分（淀粉、蛋白、油脂、水分）在太赫兹频段具备专属吸收特征峰，依据比尔 - 朗伯定律：
，可提取吸收系数、折射率、消光系数、复介电常数四大光学参数，作为种子品类、品质、组分含量的量化判定依据。
不同品类种子厚度、组分差异带来光谱特征显著区分，可构建分类模型实现全自动鉴别。
方案配置
|
1.核心主机：集成式太赫兹时域光谱仪 TA-TDS-INT
主机集成：飞秒激光源、太赫兹收发天线、高精度二维扫描平台、内置延迟线、整机光路一体化，免光路调试、插拔即用；支持时域 / 频域 / 吸收 / 层析多模式成像，光斑≤1mm，横向成像≤0.5mm、纵向分辨率 10μm。
|
|
|
2.光路快插检测模块（种子检测全套标配）
全部磁吸快插式，5 秒更换，适配玉米、小麦、大豆、水稻、花生、葵花籽固体种子检测。
■ 透射光路模块 TA-TPSG40（种子检测主力）
透射光谱 + 透射成像，成像范围≥20×20mm，单粒种子无损穿透成像，观测内部霉变、虫蛀、空瘪、胚芽结构。
■ 反射光路模块 TA-RPSG40
表面光谱成像，用于种皮外观、表层病害、品种表皮指纹识别。
■ ATR 衰减全反射模块 TA-ATRSG40
高阻硅梯形晶体，适配种子粉末、提取汁液组分定量检测（水分、油脂、淀粉），可拆洗晶体。
|
|
3.AI 智能算力分析单元（科研 / 质检选配）
■ AI 边缘计算机 TA-EDGE-M2（内置主机）/TA-EDGE-M1（外置独立）
■ TA-IS (v1.0) AI 图谱分析 SDK
|
|
|
4.气源除湿配套设备（实验室长期稳定检测必配）
太赫兹波段对水汽敏感，种子检测必须配套气源除湿系统二选一
■ 便携式无油空气干燥机 HT-POAD01（适合中小型实验室）
■ 一体式氮气发生器 HT-NG01（精密光谱实验室首xuan）
|
|
检测流程
标准化建设能力
■ 核心战略：标准引领·价值高地
我们不仅是技术的践行者，更是行业标准的制定者。通过“主导国标+发布团标+推进ISO”的三级标准战略，构建技术护城河，实现从“卖产品”到“卖标准”的跨越。
■ 标准建设成果
标准合作伙伴：兵器205、53所，两大一级计量站；全国塑标委
标准层级
|
标准名称/内容
|
标准状态
|
国家标准
|
《太赫兹时域光谱仪》，标准计划号：20255723-T-604
|
已立项
|
《太赫兹散射式扫描近场光学显微镜》，标准计划号：20255721-T-604
|
已立项
|
《光学传递函数 第1部分：术语、符号》，标准计划号：20252505-T-604
|
已报批
|
《光学传递函数 第2部分：测量导则》，标准计划号：20252505-T-604
|
已报批
|
行业标准
|
《市政井盖信物融合监测系统技术规范》，T/SHFIA 000022-2021
|
已发布实施
|
团体标准
|
《太赫兹光谱数据库及数据采集处理规范》，T/QGCML 4289-2024
|
已发布实施
|
|
《智能煤质快检系统》，T/CMEEEA 044-2025
|
已发布实施
|
■ 实验室CNAS检测+校准能力
符合ISO/IEC 17025:2017 以及 CNAS 特定认可要求
能力类别
|
检测对象
|
可测/校准参数
|
测量范围
|
扩展不确定度(k=2)
|
检测标准/校准规范
|
检测能力
|
太赫兹材料
|
太赫兹特征波长
|
/
|
/
|
Q/AGJ0840-2017 4.5.1
|
太赫兹材料
|
光谱透过率
|
/
|
/
|
Q/AGJ0840-2017 4.5.2
|
太赫兹材料
|
折射率
|
/
|
/
|
Q/AGJ0840-2017 4.5.3
|
太赫兹材料
|
吸收系数
|
/
|
/
|
Q/AGJ0840-2017 4.5.4
|
太赫兹材料
|
光谱漫反射比
|
/
|
/
|
Q/AGJ0840-2017 4.5.5
|
校准和测量能力
|
太赫兹光谱仪
|
频率(波长)修正因子
|
0.1~2.5 THz
|
U_rel=1.2%
|
JJF1603《太赫兹光谱仪校准规范》
|
太赫兹光谱仪
|
光谱透射比
|
0.1~2.5 THz
|
U_rel=12%
|
JJG(军工)284《材料分析用太赫兹光谱仪检定规程》
|
太赫兹光谱仪
|
光谱反射比
|
0.1~2.5 THz
|
U_rel=15%
|
JJG(军工)284《材料分析用太赫兹光谱仪检定规程》
|
太赫兹光谱仪
|
动态范围
|
≥30dB
|
U_rel=5%
|
JJG(军工)284《材料分析用太赫兹光谱仪检定规程》
|
|
太赫兹波长测量仪
|
波长
|
400~4000 cm⁻¹
|
U_rel=2%
|
JJF(军工)183《太赫兹波长测量仪校准规范》
|
太赫兹源
|
辐射功率
|
10μW~200μW
|
U_rel=21%
|
JJF(军工)118《太赫兹源辐射参数校准规范》
|
太赫兹源
|
辐射功率
|
200μW~70mW
|
U_rel=13%
|
JJF(军工)118《太赫兹源辐射参数校准规范》
|
辐射型太赫兹功率计
|
功率
|
10μW~200μW
|
U_rel=21%
|
JJF1600《辐射型太赫兹功率计校准规范》
|
辐射型太赫兹功率计
|
功率
|
200μW~70mW
|
U_rel=13%
|
JJF1600《辐射型太赫兹功率计校准规范》
|
太赫兹光电探测器
|
功率
|
10μW~200μW
|
U_rel=21%
|
JJF(军工)145《太赫兹光电探测器校准规范》
|
太赫兹光电探测器
|
功率
|
200μW~70mW
|
U_rel=13%
|
JJF(军工)145《太赫兹光电探测器校准规范》
|
