产品介绍
|
TA-TDS-MOD
TA-TDS-MOD-1
|

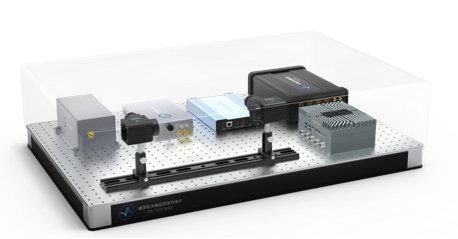

华太极光 TA-TDS-MOD 模块化太赫兹时域光谱仪由透明快拆机箱及光纤飞秒激光器、音圈电机光纤延迟线、太赫兹低噪声信号采集模块、太赫兹电源模块、传输光纤和耦合器件、探头模块、AI图谱分析边缘计算机TA-EDGE-M1，Ubuntu系统，Python SDK等组成。
整机架设于光学平台或防静电桌，可实现全光纤THZ-TDS系统搭建实验、太赫兹波谱采集、测量、分析实验、延迟线、探头光路调试实验、光路色散补偿实验。可提供实验原理技术支持、教学指导手册、光学元件及模块更换服务。该模块化太赫兹时域光谱仪是太赫兹光谱基础科研教学的优选设备。 |
产品特点
|
■ 高度定制化：各个型号模块可选，并支持扩展，适应不同的实验场景。 ■ 灵活操作： 提供高精度扫描平台，便于调试和快速实验配置，适合教学与科研应用。 ■ 低成本高性能： 模块化设计有效降低了设备的总体成本，适合预算有限的科研项目。 ■ 二次开发接口： 配备开放式的二次开发接口，支持用户进行功能拓展和定制。 |
尺寸图纸 |
应用方向
 |
■ THz全光纤实验搭建教学 ■ 二维材料研究 ■ 半导体缺陷检测 ■ 超材料验证 ■ 太赫兹波谱采集、测量、分析实验 ■ 延迟线、探头光路调试实验 ■ 光路色散补偿实验 |
型号参数
|
型号 |
TA-TDS-MOD |
TA-TDS-MOD-01 |
|
主要功能 |
测量模式 |
透射、正入射反射、角度反射、衰减全反射（ATR）多种测量模式，搭配扫描平台，可实现成谱、成像功能，图谱一体显示功能 |
|
谱线类型 |
时域谱、频域谱、吸收谱、折射率谱、介电常数谱 |
|
|
成像模式 |
时域成像、频域成像、吸收成像、zui大/zui小飞行时间成像、zui大峰/zui小峰成像、峰峰值成像 |
|
|
光谱/图像处理算法 |
提供三位层析成像算法包，可定制分类、目标检测、定量分析算法包 |
|
|
性能指标 |
频谱范围 |
0.1-5 THz |
|
频谱分辨率 |
优于3GHz（实测水汽吸收谱分辨率） |
|
|
扫描范围 |
0-266 ps可定制 |
|
|
动态范围 |
优于90 dB |
|
|
检测速度 |
≥24 Hz@67 ps、≥18 Hz@134 ps |
|
|
控制系统 |
AI图谱分析边缘计算机TA-EDGE-M2，Ubuntu系统，Python SDK |
|
|
附件 |
机械臂TA-SMA1、TA-SMA2可选
三位扫描台TA-SR1、TA-SL1、TA-SS1可选
探头模块TA-RP90、TA-TP180、TA-RP45、TA-ATR、TA-RP15、TA-CP-23-180可选
|
|
|
使用环境 |
温度范围：10~30℃；相对湿度：≤80% |
|
相关案例
实验室利用太赫兹光谱学探索半导体、纳米材料、液体和生物分子等材料信息
