光学镜头MTF检测解决方案

光学MTF检测方案融合面阵成像与单元扫描双探测技术，适配可见光至长波红外多波段光学镜头质量检测。可同步实现子午与弧矢MTF曲线采集及像质评价，全程自动化多点测试、数字化输出，搭配智能分析软件自动生成检测报告与质量分级，解决传统检测依赖人工逐点操作、效率低、一致性差，且核心设备长期被国外品牌垄断的痛点。

方案概述

        光学传递函数（Optical Transfer Function, OTF）是国际上公认的镜头成像质量综合评价指标。其模值——调制传递函数（Modulation Transfer Function, MTF）——能够全面描述光学系统对不同空间频率信号的传递能力，从根本上超越了传统星点法的主观性、分辨率板法的信息单一性以及干涉法的成本局限性。

         TeraCheck系列光学传递函数测量系统是华太极光自主研发的通用型MTF检测方案，基于ISO 9334/9335及GB/T 4315.2等国际国家标准，结合自研宽光谱复合光源、像分析器和AI辅助像面搜索算法，提供覆盖可见光至长波红外（VIS-LWIR）全波段的物镜成像质量定量化检测能力。方案以"一台主机+多波段切换"的模块化架构，满足从手机镜头到大型望远镜系统的多样化测试需求，是光学镜头研发、来料检验、产线品控和计量校准场景中值得信赖的MTF检测解决方案。

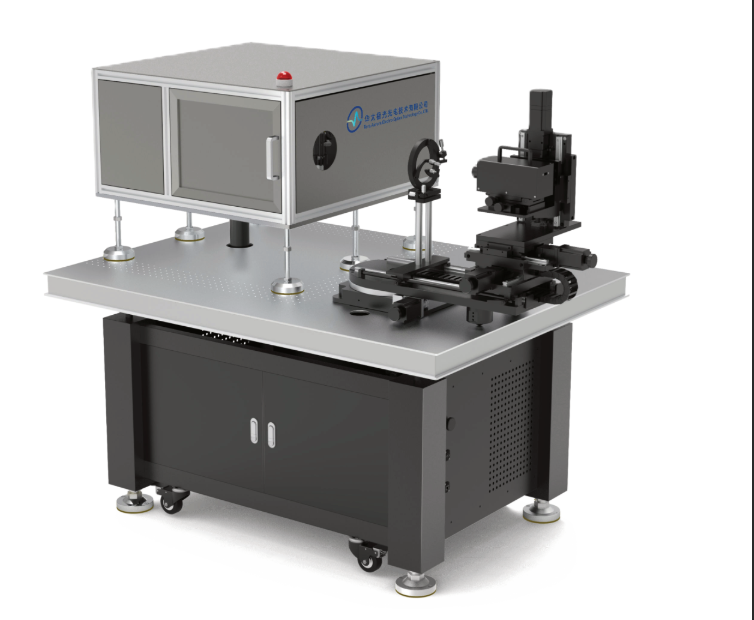

TeraCheck-F150系列光学传递函数测量系统

核心能力

■ 全波段覆盖：VIS / SWIR / MWIR / LWIR 四波段，单一平台切换
■ 宽通光范围：zui大入瞳直径250mm，适应各类物镜尺寸
■ 双模式测量：面阵探测器型（快速高效）+ 单元探测器型（高精扫描），按需选择
■ 多参数一体：MTF + 有效焦距 + 畸变 + 场曲 + 像散 + 主光线角度 + 相对照度
■ 自动化水平高：AI辅助自动zui佳像面搜索、全视场多点自动测试
■ 符合国际标准：ISO 9334/9335/12233、GB/T 4315.2、JJG 754等

        光学MTF检测方案的适用对象涵盖从消费电子到国防军工的各类光学系统，具体包括但不限于以下类别：

目标用户群体

MTF检测方法

■ 方法一：图像分析法（面阵探测器型）
采用高分辨率面阵CCD/CMOS相机作为像分析器，通过十字狭缝、针孔或刃边目标物成像，单帧即可获取子午和弧矢两个方向的MTF数据。该方法测量速度快（单视场＜3秒），适合产线批量检测和研发快速迭代。
■ 方法二：狭缝扫描法（单元探测器型）
以高灵敏度单元探测器（如InSb/MCT制冷型）步进扫描目标狭缝像，获取线扩散函数（LSF）后经傅里叶变换得到MTF。该方法信噪比高，空间频率范围大，特别适合高精度计量校准和长波红外波段测量。扫描速度低于面阵法，但精度优势显著（MTF重复性达±0.02）。

■ 方法三：刃边法（补充方法）
通过倾斜刃边目标物的边缘扩散函数（ESF）求导得到LSF，再行傅里叶变换。该方法无需狭缝宽度修正，信噪比优于狭缝法，在遥感成像系统MTF检测中有重要应用。本方案软件平台内置刃边法算法模块，可按需选用。
注：三种方法依据GB/T 4315.2《光学传递函数测量导则》及ISO 9335标准，选择取决于测量精度、速度和波段需求。

系统构成

■ 宽光谱光源（卤素灯/黑体辐射源）
■ 离轴抛物面镜准直系统——产生衍射极限级平行光
■ 全自动目标发生器——狭缝/针孔/十字线靶标自动切换
■ 高精度六轴旋转/平移台——支持±105°离轴角、360°方位角扫描
■ 高分辨率面阵探测器——可见光CMOS/红外制冷型焦平面
■ 模块化测量软件——支持脚本编程、自动报告生成、数据追溯

        系统以狭缝靶标作为目标物，经被测镜头成像到探测器上获得线扩散函数（LSF），对LSF进行傅里叶变换得到光学传递函数（OTF），取其模值即为MTF。通过改变离轴角度、方位角及离焦量，系统可全面表征镜头的各项光学性能。

方案配置

        本方案采用模块化架构，由核心主机、像分析器、目标发生器和软件平台四大组件构成，通过不同规格模块的适配，形成TeraCheck系列产品（五个系列），根据被测镜头的入瞳直径和测量精度要求，用户可在系列产品中选择适配的产品型号。

■ 方法二：核心主机系列

■ 双探测器方案（二选一或双配置）

■ 关键配套模块

镜头工装：圆盘式、三爪式、台面安装式，适配直筒/U型/L型三种光路布局

MTF分析软件平台：自动zui佳像面搜索、多视场自动测试、标准报告生成，支持二次开发SDK

检测流程

        基于GB/T 4315.2规定的标准流程，结合TeraCheck系列产品自动化软件平台，MTF检测典型流程如下（标准检测流程6步）：
■ 步骤一：确认测试条件 — 环境温度15~25℃、湿度＜80%
■ 步骤二：安装被测镜头 — 根据镜头类型选择适配工装（直筒/U型/L型），确保光轴对准
■ 步骤三：选择测试配置 — 确定波段（VIS/SWIR/MWIR/LWIR）、目标物类型、空间频率范围
■ 步骤四：自动zui佳像面搜索 — 软件自动扫描像面位置，确定MTFzui大值基准面
■ 步骤五：多视场角自动测试 — 在轴上/轴外依次测量子午和弧矢MTF
■ 步骤六：数据输出与报告 — 生成标准测试报告，含MTF曲线、EFL、畸变等完整参数
注1：单个镜头全视场测试时间：面阵探测器型约2~3分钟，单元探测器型约5~10分钟。
注2：依据GB/T 4315.2-2010，建议定期使用标准镜头进行系统准确度验证。

        相较于国际主流品牌（如Trioptics ImagMaster系列、Optikos OpTest系列、Image Science系列），TeraCheck方案在以下维度具有差异化优势：
■ 全波段一台通：VIS-SWIR-MWIR-LWIR四波段共用单一平台，通过切换探测器和平行光管完成，无需购置多套系统，节约成本可达40%以上
■ 大视场突破：中波红外L型镜头配置仍具备＞100°视场角测试能力，超越Optikos和Image Science同类产品
■ 自研探测器：长波红外探测器自研，暗电流噪声控制优异，低MTF测量稳定性领xian
■ 复合宽光谱光源：VIS~LWIR连续覆盖，长波红外光通量较竞品提升，显著改善信噪比
■ AI辅助自动化：自研自动zui佳像面搜索算法、全视场多点自动测试，大幅降低人工操作技能门槛
■ 全参数一体输出：MTF/EFL/畸变/场曲/像散/CRA/色差/相对照度 — 一套系统八类参数
■ 可扩展性：预留MTF扩展至MRTD/NETD/MDTD的硬件接口，支持光轴一致性等系统级测试拓展
        在市场覆盖上，TeraCheck方案已在国内多家光学镜头制造商、科研院所和第三方检测机构得到应用验证。方案同时支持ISO与GJB双轨标准体系，适应民用市场和军工领域的双重合规要求。

检测实例与数据比较

■ MTF测试
1. 样例1
    被测镜头参数：GZ EFL6.6mm，F/# 1.0，0~42lp/mm
    检测数据（TeraCheck VS Optikos Optest）：

2. 样例2
    被测镜头参数：NHG EFL35mm，F/# 1.0，0~60lp/mm
    检测数据（TeraCheck VS Trioptics ImageMaster Max）：

3. 样例3
    被测镜头参数：NHG EFL50mm，F/# 1.0，0~60lp/mm
    检测数据（TeraCheck VS Trioptics ImageMaster Max）：

■ EFL测试
1. 样例1
    被测镜头参数：NHG EFL35mm
    检测数据（TeraCheck VS Trioptics）：

2. 样例2
    被测镜头参数：NHG EFL50mm
    检测数据（TeraCheck VS Trioptics）：

关联产品

         本方案配套的硬件产品为TeraCheck系列光学传递函数测量系统（F025/F050/F100/F150/ F300五个系列），详细产品规格、配件选项和扩展能力请参阅《光学传递函数测量系统产品介绍册》。
        方案还支持以下扩展定制：
■ MTF系统扩展至MRTD/NETD/MDTD测试能力
■ 多光轴一致性测试模块
■ 高低温MTF测试环境集成
■ 定制化测试流程与报告模板开发
